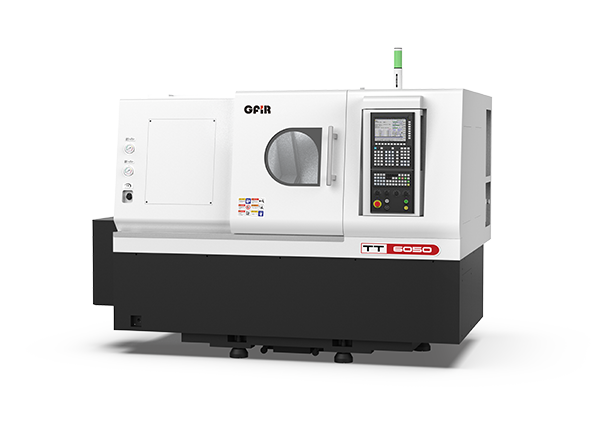

TT6050
60系列 高刚性斜床身刀塔车床
· 宽截面整体床身，阶梯式大跨距滚柱导轨布置
· 主轴轴承采用高刚性ROBUST结构
· 搭载高刚性刀塔，可任意配置伺服/动力刀塔
· 高刚性尾座，可选配伺服尾座
-
卡盘尺寸8寸；10寸（选配项）
-
床身上最大回转直径Φ600mm
-
拖板上最大回转直径Φ260mm
-
最大加工长度500mm（因配置不同而改变）
-
X/Z最大行程230/510mm
-
主轴通孔直径Φ75mm
-
主轴最高转速4000r/min（因配置不同而改变）
-
主轴头形式A₂-8
-
主轴电机功率11kW（因配置不同而改变）
-
夹紧方式液压
-
X/Z快速移动速度24/24m/min
-
X/Z进给电机扭矩18/18N.m
-
刀架形式12T-100伺服刀塔；12T-100动力刀塔（选配项）
-
外圆刀方尺寸25×25mm
-
镗孔刀架直径Φ40mm（选配项）
-
X/Z单项重复定位精度0.004/0.005mm
-
尾座形式液压尾座；伺服尾座（可选配）
-
尾座套筒直径Φ85mm
-
套筒行程120mm
-
尾座套筒锥度MT5
-
冷却泵功率700W
-
用电总容量23KVA（因配置不同而改变）
-
机床外形尺寸2700×2050×1850mm
-
机床重量4200kg
