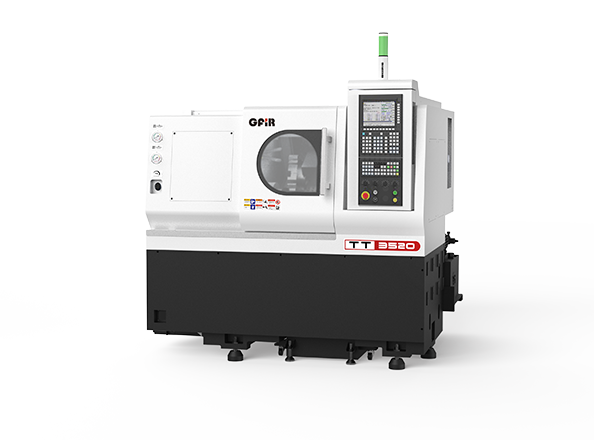

TT3520
32系列 小型斜床身刀塔车床
· 整体床身，阶梯式滚柱导轨布置
· 同步电主轴，结构紧凑刚性强
· 内藏式液压尾座，尾座导轨可拆卸
· 排屑流畅，铁屑箱与水箱分离
-
卡盘尺寸6寸
-
床身上最大回转直径Φ430mm
-
拖板上最大回转直径Φ170mm
-
最大加工长度230mm（因配置不同而改变）
-
X/Z最大行程150/280mm
-
主轴通孔直径Φ45mm
-
主轴最高转速5000r/min（因配置不同而改变）
-
主轴头形式A₂-5
-
主轴电机功率12.4kW
-
夹紧方式液压
-
X/Z快速移动速度20/20m/min
-
X/Z进给电机扭矩8.4/8.4N.m（因配置不同而改变）
-
刀架形式8T-63伺服刀塔；12T-70动力刀塔（选配项）
-
外圆刀方尺寸20×20mm
-
镗孔刀架直径Φ25mm
-
X/Z单项重复定位精度0.004/0.006mm
-
尾座形式液压尾座
-
尾座套筒直径Φ65mm
-
套筒行程100mm
-
尾座套筒锥度MT4
-
冷却泵功率480W
-
用电总容量19.5KVA（因配置不同而改变）
-
机床外形尺寸1920×1720×1735mm
-
机床重量2200kg
