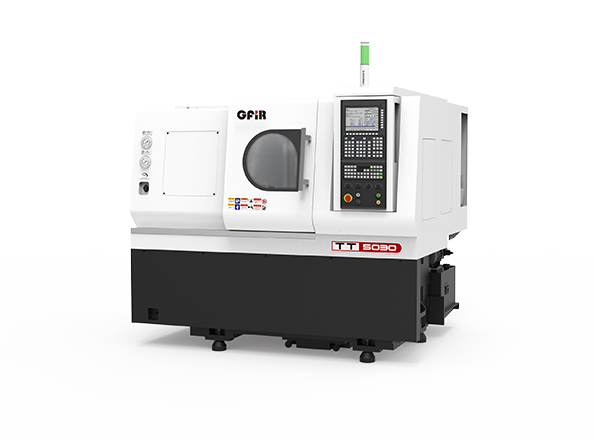

TT5030
50系列 紧凑型斜床身刀塔车床
· 整体床身，阶梯式滚柱导轨布置
· 主轴轴承采用高刚性ROBUST结构
· 高刚性尾座，300以内轴类加工专家
· 可任意配置伺服/动力刀塔
-
卡盘尺寸8寸；10寸（选配项）
-
床身上最大回转直径Φ580mm
-
拖板上最大回转直径Φ210mm
-
最大加工长度300mm（因配置不同而改变）
-
X/Z最大行程190/350mm
-
主轴通孔直径Φ50mm
-
主轴最高转速4000r/min（因配置不同而改变）
-
主轴头形式A₂-6
-
主轴电机功率7.5kW
-
夹紧方式液压
-
X/Z快速移动速度24/24m/min
-
X/Z进给电机扭矩10/10N.m
-
刀架形式12T-80动力刀塔（选配项）；8T-80伺服刀塔
-
外圆刀方尺寸25×25mm
-
镗孔刀架直径Φ32mm
-
X/Z单项重复定位精度0.004/0.005mm
-
尾座形式液压尾座
-
尾座套筒直径Φ85mm
-
套筒行程120mm
-
尾座套筒锥度MT5
-
冷却泵功率480W
-
用电总容量16KVA（因配置不同而改变）
-
机床外形尺寸2010×1810×1735mm
-
机床重量3250kg
