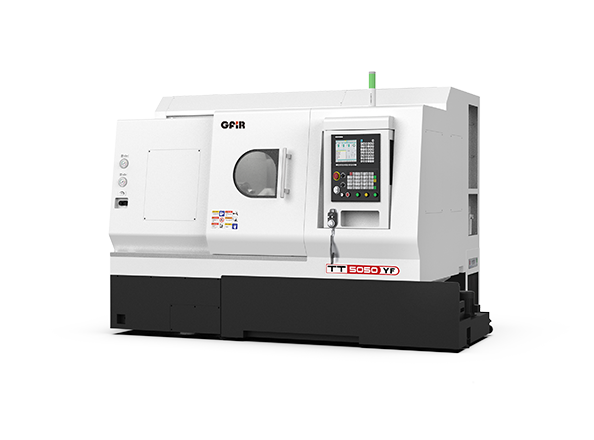

TT5050YF
高性能斜床身车削中心
· 复合式Y轴布置结构
· 模块化设计，标配伺服尾座，可选配搭载副主轴
· 高精度主轴轴承结构
· 实现主副主轴精准对接，进行背车加工
-
卡盘尺寸8寸
-
床身上最大回转直径Φ550mm
-
拖板上最大回转直径Φ450mm
-
最大车削直径盘类Φ340
-
最大加工长度主轴：530mm 副主轴：490mm（因配置不同而改变）
-
最大通过棒料直径Φ50mm
-
X/Z/Y/C最大行程220mm/600mm/±50（因配置不同而改变）/360°
-
X/Z/Y快移速度24/24/10m/min
-
X/Z/Y单向重复定位精度0.003/0.005/0.005mm
-
主轴
-
主轴最高转速4000r/min（因配置不同而改变）
-
主轴头形式A₂-6
-
主轴通孔直径Φ71mm
-
副主轴（可选配置）
-
主轴最高转速5000r/min
-
主轴头形式A₂-5
-
主轴通孔直径Φ48mm
-
最大行程600mm
-
动力刀塔
-
刀架形式动力刀塔
-
刀位数12
-
动力刀最大铣削能力铣刀直径：Φ20mm 铣削深度：10mm 进给量：40mm/min
-
动力刀最大钻削能力钻头直径：Φ20mm 进给量：0.13（mm/r）
-
动力刀最大攻丝能力攻丝：M12
-
机床外形尺寸3300×2080×2130mm
-
机床重量4950kg
