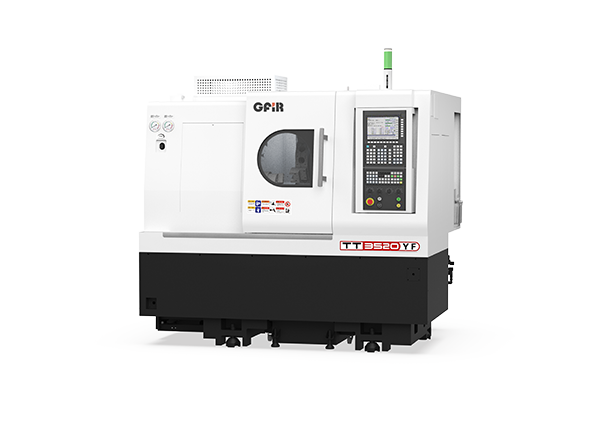

TT3520YF
高刚性斜床身车削中心
· 复合式Y轴布置结构
· 高硬度淬火导轨
· 排屑性能优越，节能环保
· 高精度油冷式同步电主轴
· 结构紧凑，占地面积小
-
卡盘尺寸6寸；8寸（选配项）
-
床身上最大回转直径Φ550mm
-
拖板上最大回转直径Φ350mm
-
最大车削直径盘类Φ170
-
最大车削长度200mm
-
夹紧方式液压
-
主轴通过最大棒料直径Φ45mm
-
X/Z/Y/C最大行程X：165mm Z：275mm Y（主轴中心）：+35，-22.5 ±35（90°道具中心在X方向距离主轴中心26-69范围内） C：360°（因配置不同而改变）
-
X/Z/Y快移速度16/16/8m/min
-
单向重复定位精度0.004mm
-
主轴
-
主轴最高转速6000r/min
-
主轴头形式A₂-5
-
主轴通孔直径Φ56mm
-
尾座（选配项）
-
尾架套筒最大行程100mm
-
尾座套筒直径Φ65mm
-
尾座套筒锥度莫氏4
-

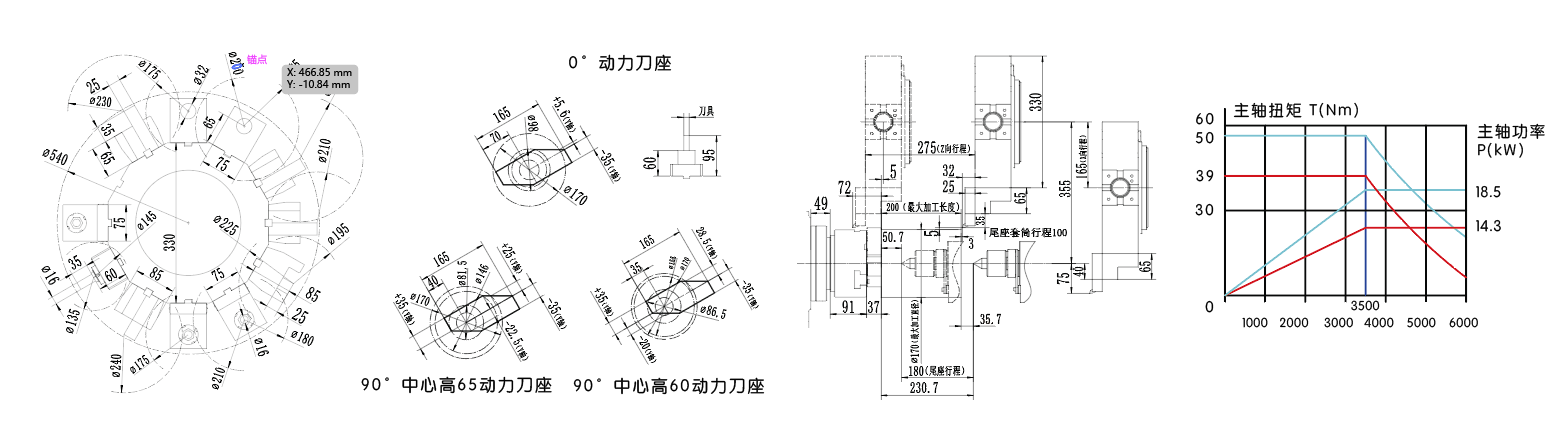

动力刀塔（12T）
-
外圆刀方尺寸25×25mm
-
镗孔刀架直径Φ32mm
-
动力刀最大铣削能力铣刀直径：Φ16mm 铣削深度：8mm
-
动力刀最大钻削能力钻头直径：Φ16mm 进给量：0.1（mm/r）
-
动力刀最大攻丝能力攻丝：M10×1.5
-
动力刀最高转速5000r/min（因配置不同而改变）
-
机床外形尺寸2050×1600×1950mm
-
机床重量2750kg
