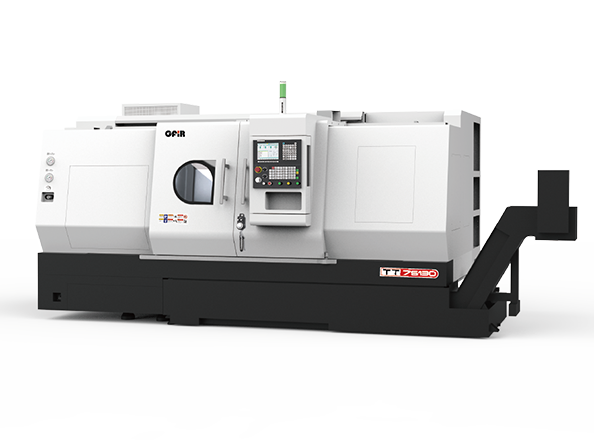

TT75130
75系列 长规格斜床身刀塔车床
· 整体倾斜30°床身，大跨距滚柱导轨布置
· 高刚性芯轴式尾座，1300以内轴类加工专家
· 可任意配置伺服/动力刀塔
· 可选配伺服尾座及液压中心架
-
卡盘尺寸10寸/12寸（选配项）
-

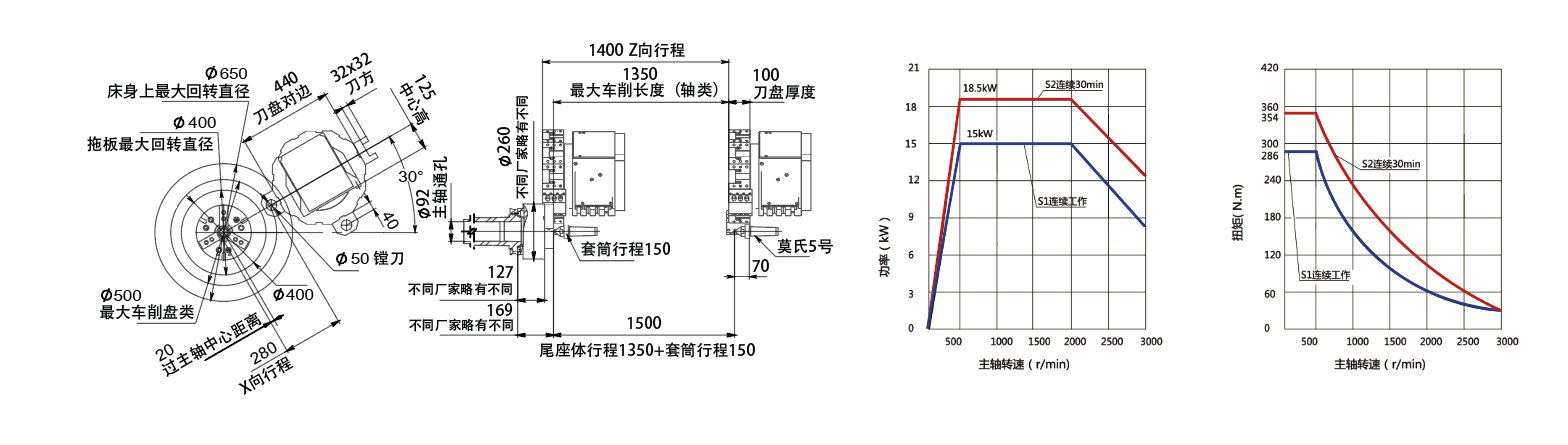

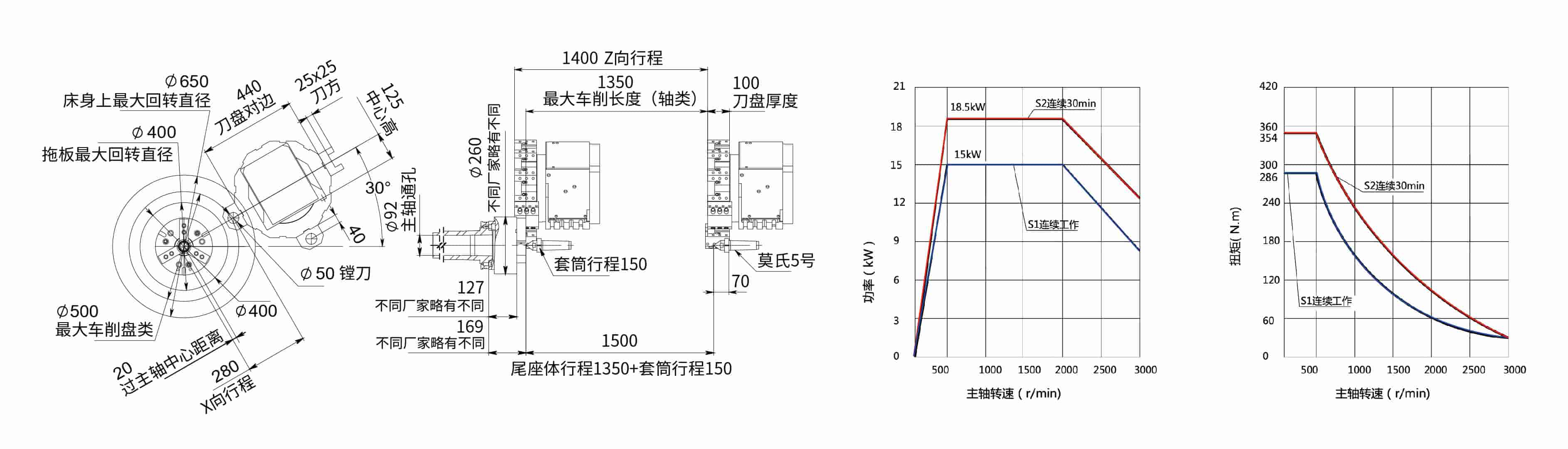

床身上最大回转直径Ø650mm
-
拖板上最大回转直径Ø400mm
-
最大加工长度1300mm（因配置不同而改变）
-
X/Z最大行程280/1400mm
-
主轴通孔直径Ø92mm
-
主轴最高转速3000r/min（因配置不同而改变）
-
主轴头形式A₂-8
-
主轴电机功率15kW（因配置不同而改变）
-
夹紧方式液压
-
X/Z快速移动速度24/24m/min
-
X/Z进给电机扭矩18/18N.m
-
刀架形式12T-100伺服刀塔；12T-100动力刀塔（选配项）
-
外圆刀方尺寸25×25mm
-
镗孔刀架直径Ø50mm
-
X/Z单项重复定位精度0.004/0.005mm
-
尾座形式液压/伺服（选配项）
-
尾座套筒直径Ø130mm
-
套筒行程150mm
-
尾座套筒锥度MT5
-
冷却泵功率1350W
-
用电总容量25.8KVA（因配置不同而改变）
-
机床外形尺寸5200×2350×2110mm
-
机床重量7200kg
