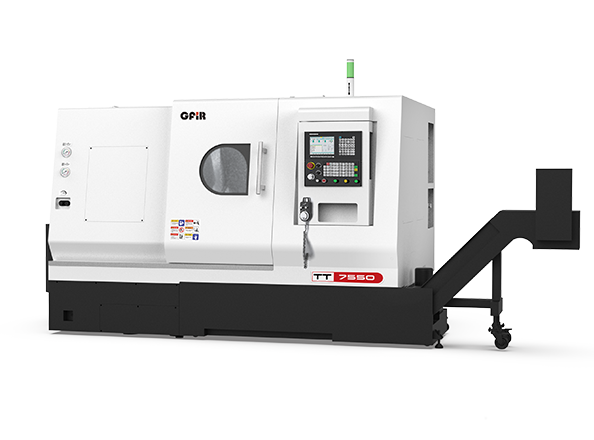

TT7550
75系列 高刚性斜床身刀塔车床
· 整体倾斜30°床身，大跨距滚柱导轨布置
· 大规格伺服刀塔，标配32刀方，Φ50圆刀座
· 适合Φ500以内盘类零件加工
· 高刚性芯轴式尾座
-
卡盘尺寸10寸；12寸（选配项）
-
床身上最大回转直径Φ650mm
-
拖板上最大回转直径Φ400mm
-
最大加工长度500mm（因配置不同而改变）
-
X/Z最大行程280/550mm
-
主轴通孔直径Φ92mm
-
主轴最高转速3000r/min（因配置不同而改变）
-
主轴头形式A₂-8
-
主轴电机功率15kW
-
夹紧方式液压
-
X/Z快速移动速度24/24m/min
-
X/Z进给电机扭矩18/18N.m
-
刀架形式12T-125动力刀塔；12T-125伺服刀塔（选配项）
-
外圆刀方尺寸32×32mm
-
镗孔刀架直径Φ50mm
-
X/Z单项重复定位精度0.004/0.005mm
-
尾座形式液压尾座；伺服尾座（可选配）
-
尾座套筒直径Φ130mm
-
套筒行程150mm
-
尾座套筒锥度MT5
-
冷却泵功率1350W
-
用电总容量27KVA（因配置不同而改变）
-
机床外形尺寸4100×2090×1920mm（含排屑器）
-
机床重量5650kg
